Назначение
Предназначен для контроля и поддержания заданного температурного режима по сигналам от выносного датчика температуры в помещениях, овощехранилищах, системах водяного отопления и т.п. путем включения/выключения нагревательной или охлаждающей установки.
Область применения
Применяется в системах, требующих постоянный контроль температуры, поддержание теплового режима на объекте в заданном диапазоне.
Особенности
- диапазон регулируемых температур от -30 до +140 °С;
- выносной датчик температуры RT823 (тип чувствительного элемента KTY81/210), поставляется в комплекте;
- выбор режима работы - «Нагрев» или «Охлаждение»;
- регулируемый гистерезис температуры 0,5…30 °С;

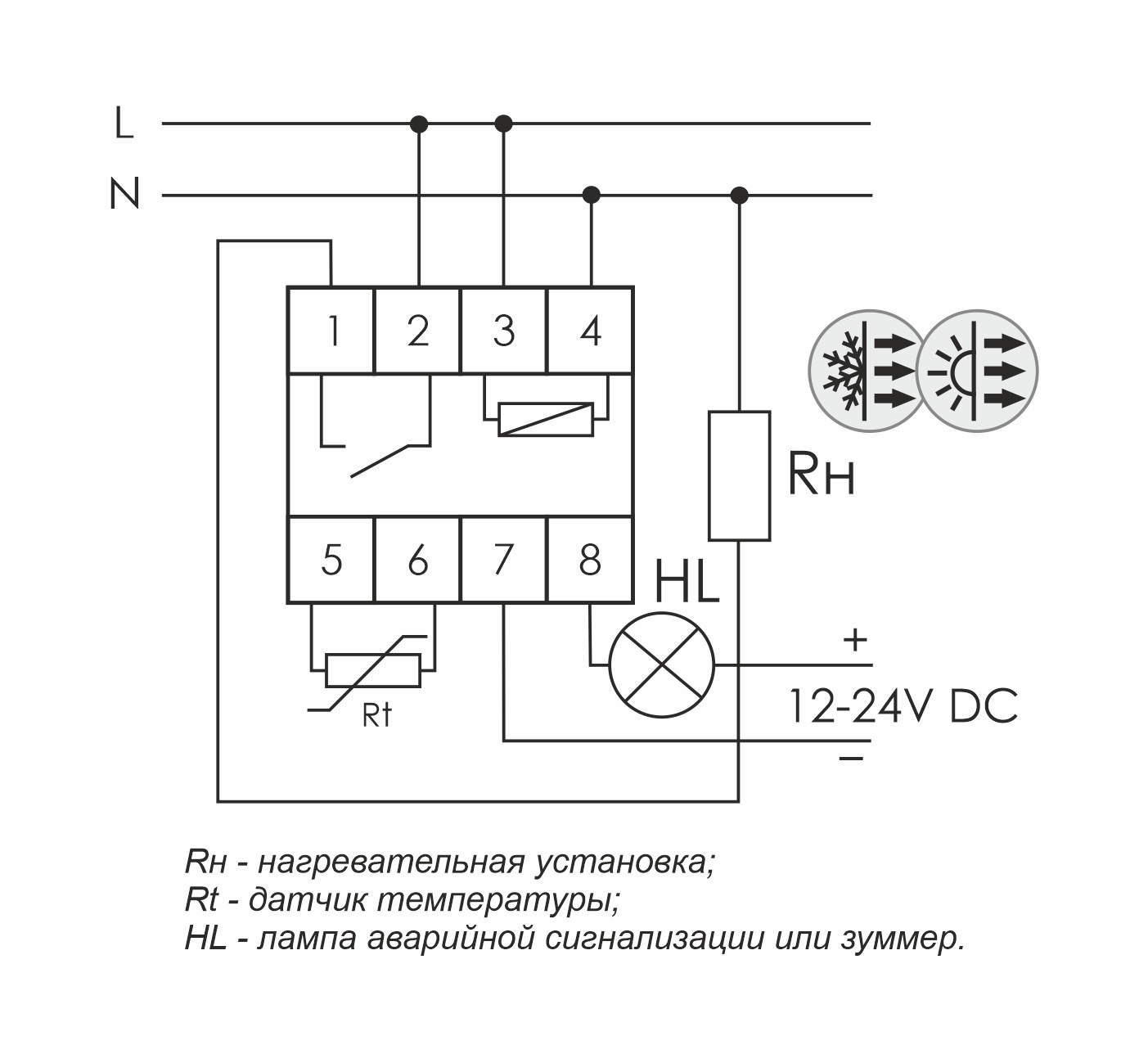

- дополнительная контактная группа для подключения аварийной сигнализации;
- аварийная индикация табло при превышении температуры на 5 °С выше установленной (мигание индикации табло с частотой 0,5 Гц);
- возможность ограничения максимальной длительности работы и минимального времени простоя нагревательной/охлаждающей установки;
- возможность установки времени задержки включения регулятора температуры после подачи питания;
- регистрация с сохранением в памяти минимального и максимального значения измеряемой температуры;
- защита настроек регулятора температуры посредством пароля;
- коррекция показаний датчика температуры в интервале ± 9,9 °С;
- контроль исправности выносного датчика температуры;
- максимальный ток нагрузки 16 А.
Принцип работы
Регулятор температуры управляет нагревательным (охлаждающим) электрооборудованием в одном из двух режимов - «Обогрев» или «Охлаждение».
Режим работы «Обогрев»
При понижении температуры в зоне температурного контроля ниже значения, установленного на терморегуляторе, контакты исполнительного реле замкнуты, нагревательное оборудование включено. При достижении установленного значения температуры регулятор температуры отключает нагревательную установку. При снижении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, нагревательное оборудование вновь включено.
Режим работы «Охлаждение»
При увеличении температуры в зоне температурного контроля, превышающем установленное значение на терморегуляторе, контакты исполнительного реле замкнуты, оборудование охлаждения (вентилятор, кондиционер) включено. При достижении установленного значения температуры регулятор температуры отключает оборудование охлаждения. При повышении температуры на величину установленного гистерезиса контакты исполнительного реле замыкаются, оборудование вновь включено.
