Назначение
Гидравлическая стрелка Stout (Стаут) (арт. SDG-0015-004001) предназначена для применения в системах теплоснабжения зданий с индивидуальным теплогенератором (котлом) с целью стабилизации гидравлического режима её работы.
Конструкция

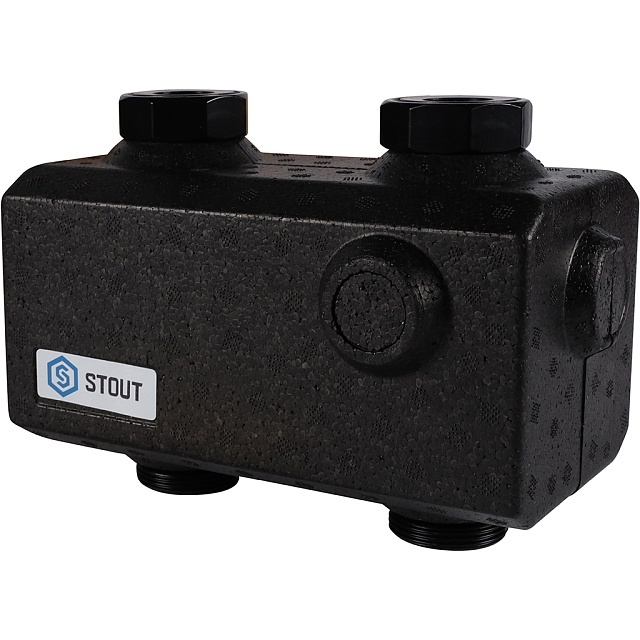

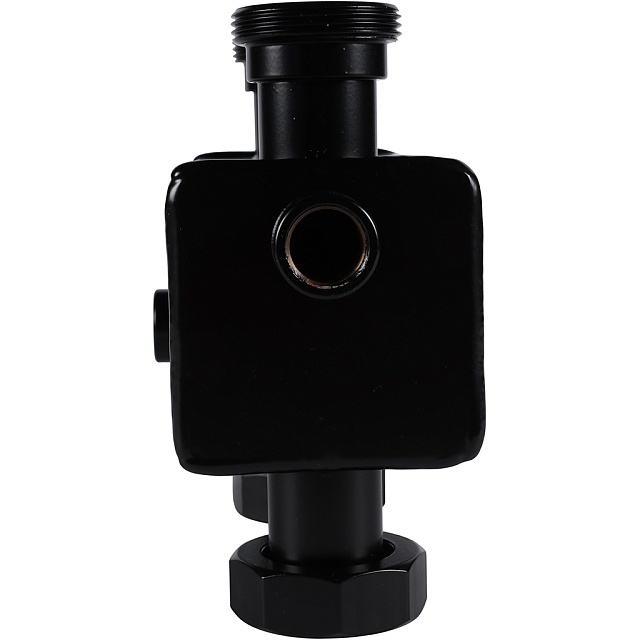

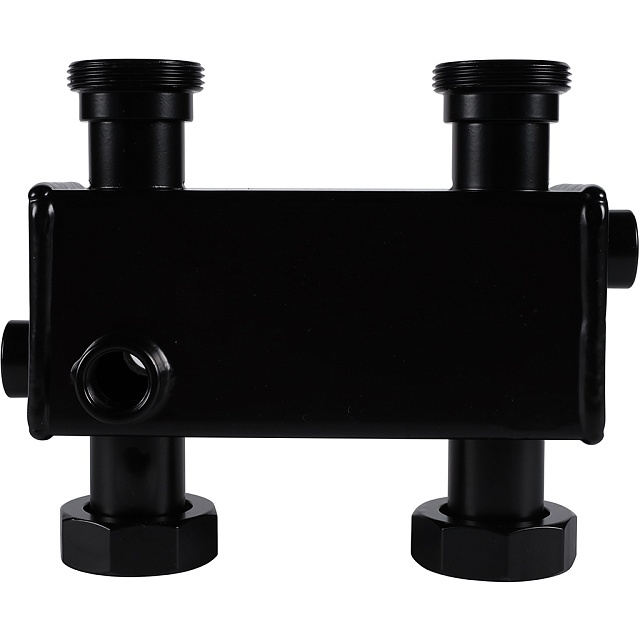

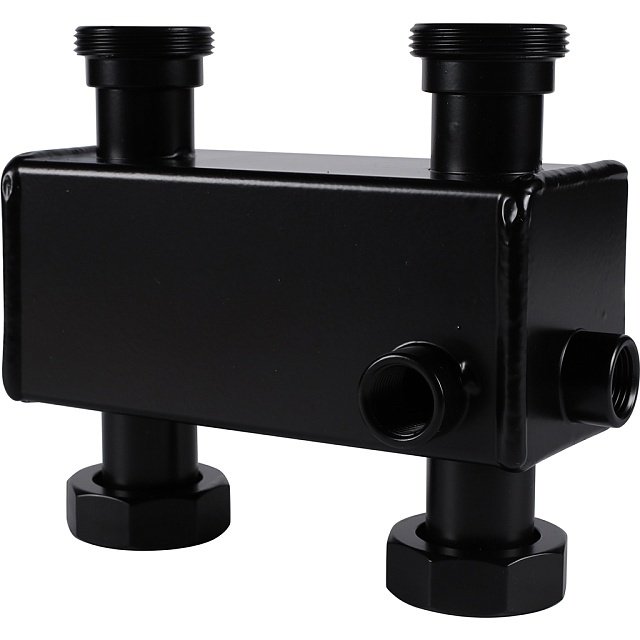

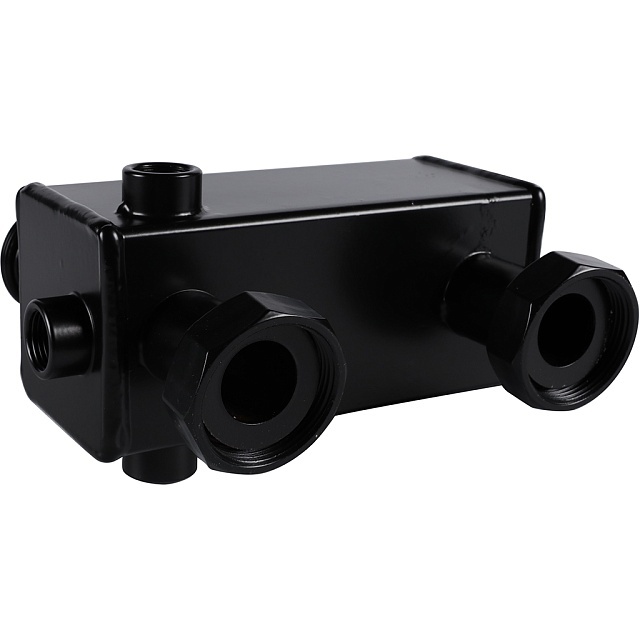

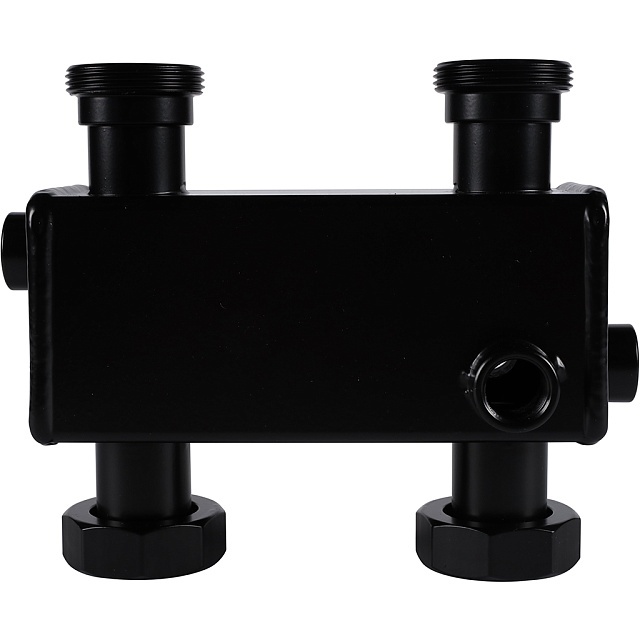

Гидравлический разделитель Stout (Стоут) SDG-0015-004001 представляет собой ёмкость с 4-мя патрубками. Два из них располагаются с одной стороны для подключения первичного циркуляционного контура и два - с другой стороны для присоединения вторичных контуров систем теплопотребления.

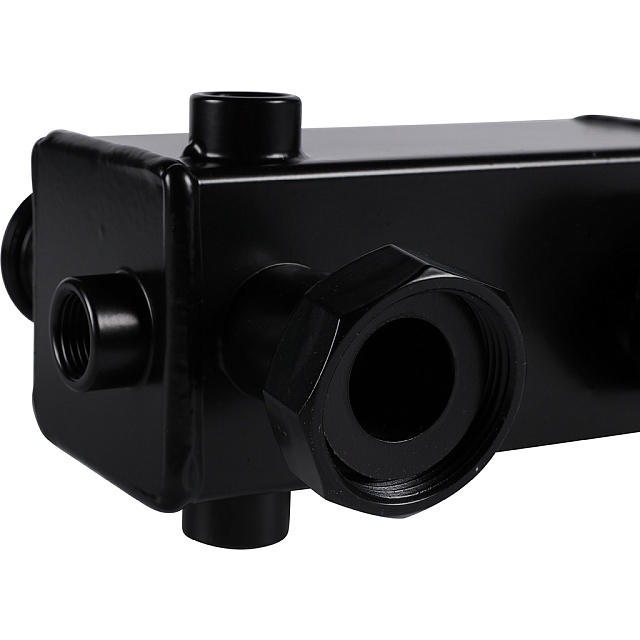

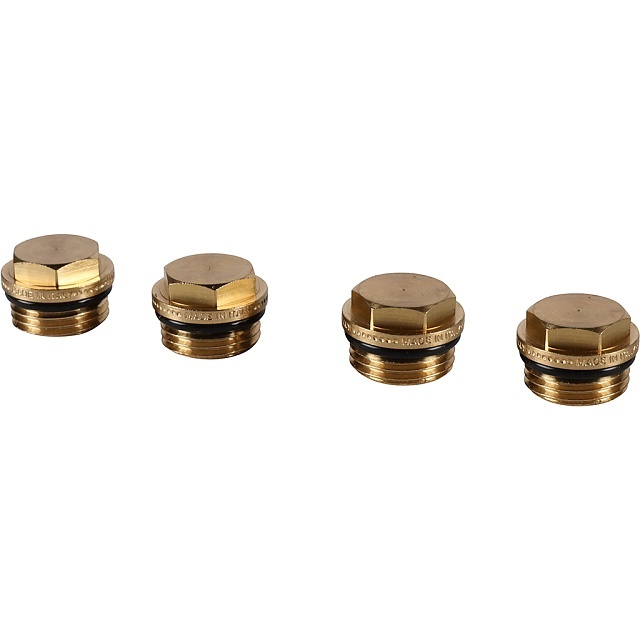

Кроме основных патрубков, гидроразделитель Stout оснащён штуцерами с резьбой G 1/2” для установки воздухоотводчика, дренажного крана и контрольного термометра.
Гидравлический разделитель позволяет исключить влияние насосов каждого контура друг на друга при различных режимах работы систем.
Монтаж
Гидрострелка Stout SDG-0015-004001 устанавливается между контурами источника тепловой энергии и систем теплопотребления. При этом каждый из контуров должен иметь свой циркуляционный насос.
Выбор гидравлического разделителя осуществляется по предельно-допустимому расходу теплоносителя через него. Насос первичного контура выбирается на суммарный расход теплоносителя в системе и потери давления в первичном контуре (без учета потерь давления в системах теплопотребления). При выборе насосов вторичных контуров, потери напора в первичном контуре не учитываются.
