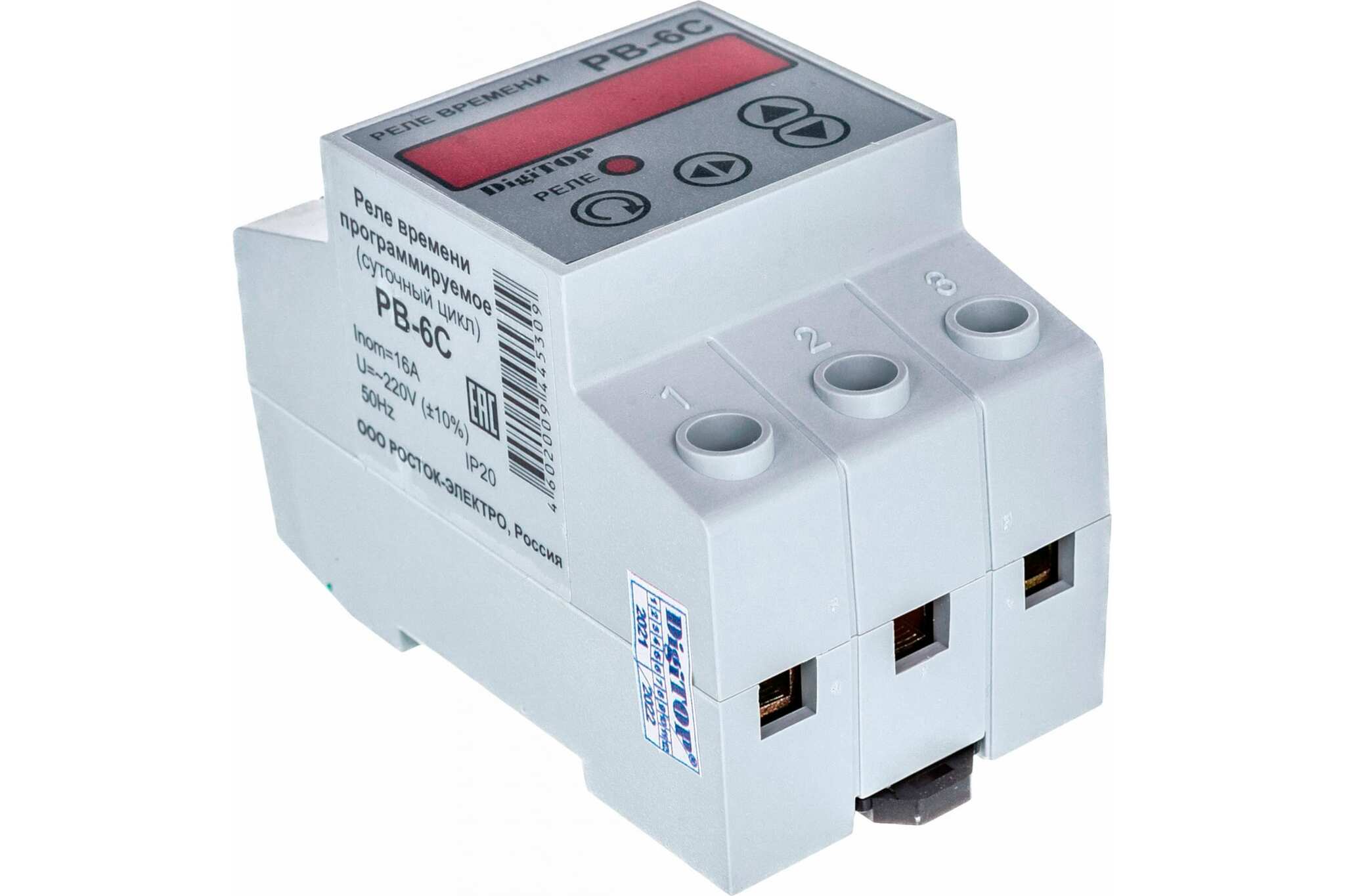

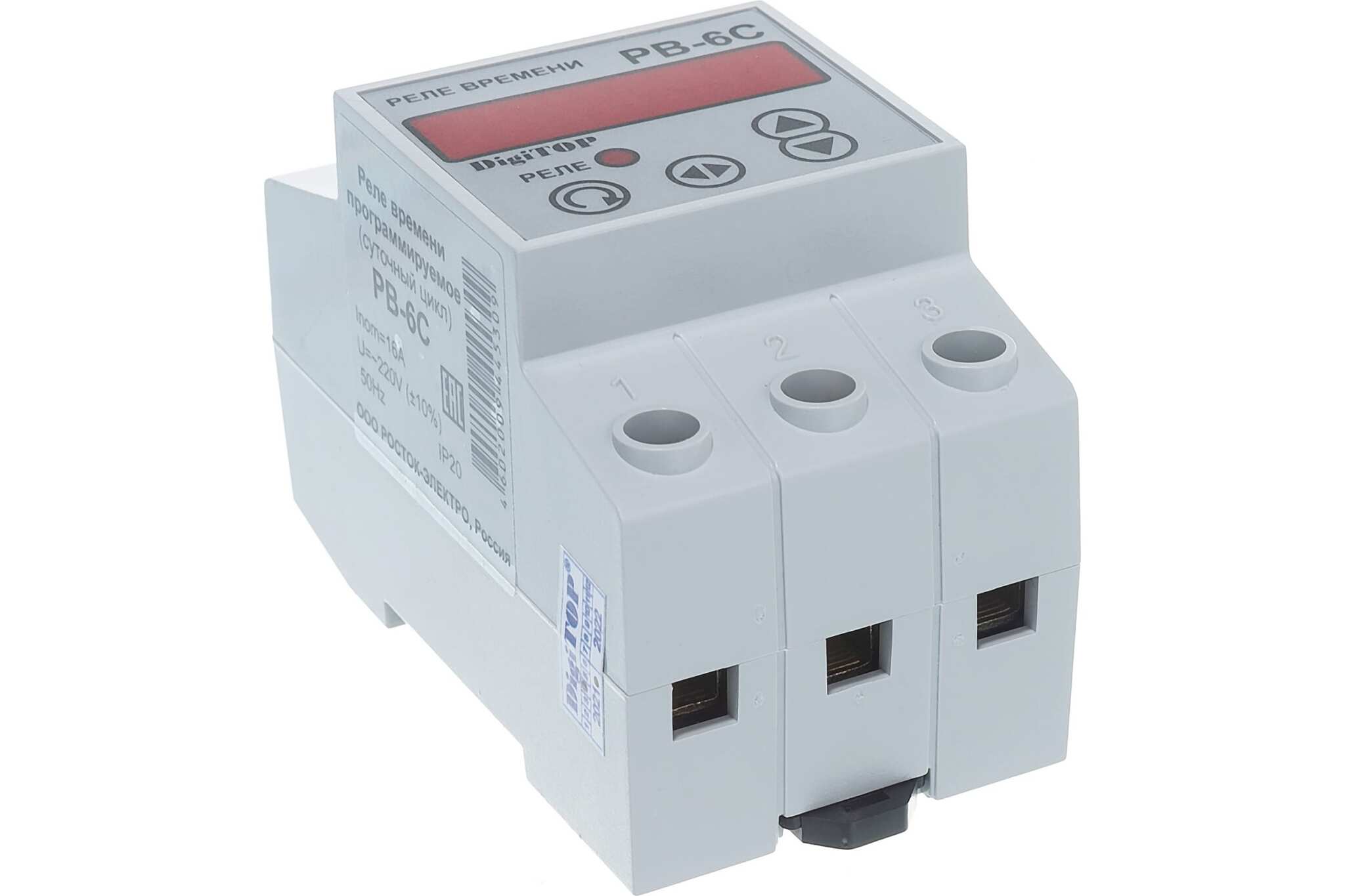

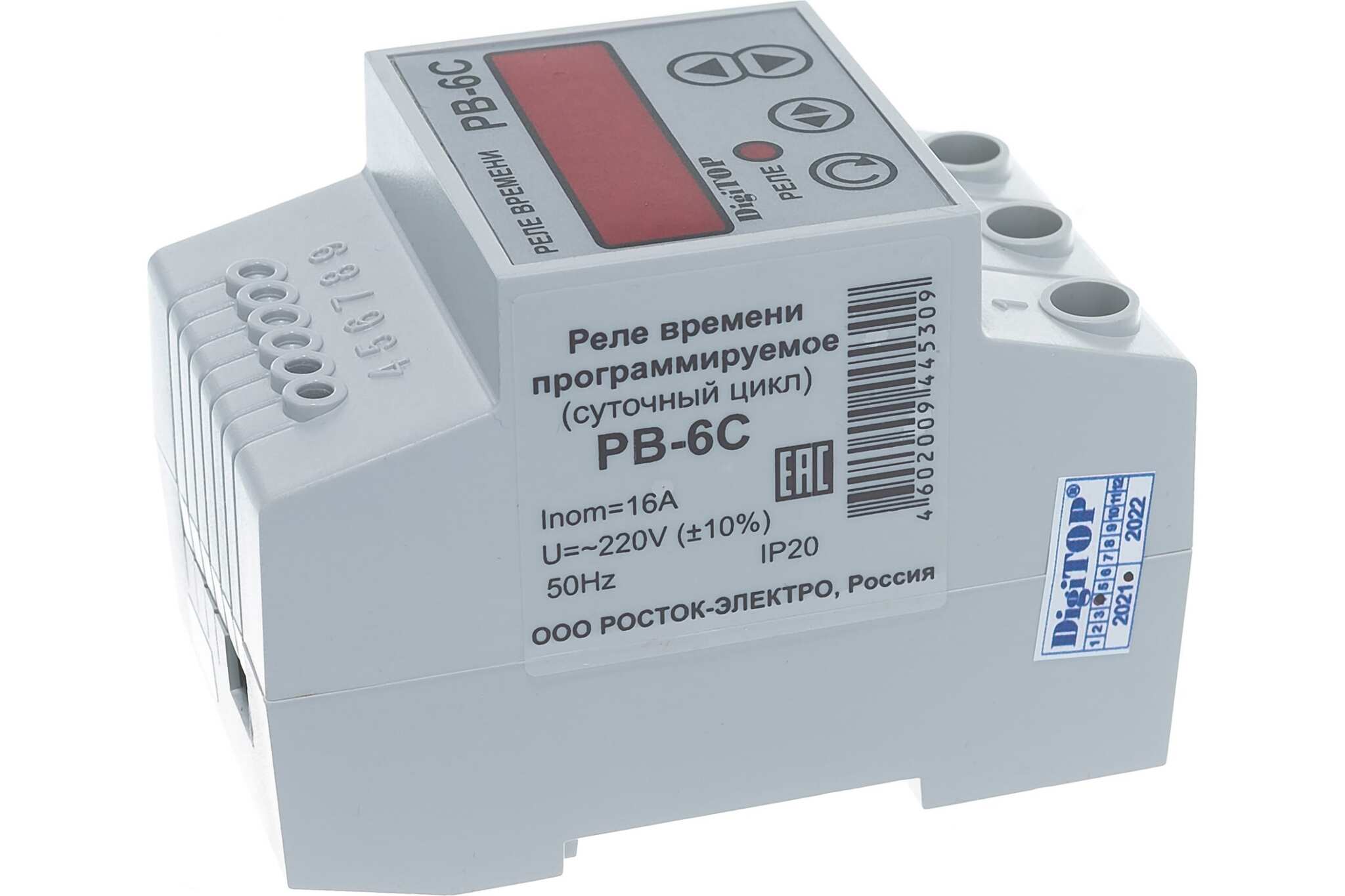

Суточное реле времени DigiTOP РВ-6С на DIN-рейку
Программируемое реле DigiTOP РВ-6С устройство, позволяющее задавать расписание работы подключенного электрического оборудования с привязкой к конкретному времени. Приспособление автоматизирует множество задач: системы освещения и внешней рекламы, отопления, вентиляции и кондиционирования, полива и автоматического кормления животных, а также в специализированных решениях и в сложных промышленных системах. Реле времени РВ-6с имеет суточный цикл работы. Пользователь задает временные интервалы в пределах одних суток, которые повторяются все последующие сутки. Преимущества модели:
- Удобное цифровое управление;
- Расширенный экран, упрощающий ввод данных;
- Повышенная точность, стабильность работы, устойчивость к помехам за счет микроконтроллера последнего поколения;
- Встроенные часы реального времени. Гибкий временной график задается на сутки: можно установить до 99 меток;
- Установленный режим применяется ежедневно и автоматически продолжается при возобновлении подачи электроэнергии после ее отключения;
- Монтаж на стандартную DIN-рейку;
- Энергонезависимая память сохраняет введенные настройки;
- Компактность.
Основные технические характеристики суточного таймера DigiTOP РВ-6С:
- Цикл работы прибора 24 часа;
- Количество временных меток в сутки- макс. 99;
- Количество разрядов индикации- 6;
- Питание: 220 В (+10%), 50 Гц;
- Выход - перекидное реле;
- Номинальный ток нагрузки - 16 А (250 В);
- Максимальный ток нагрузки - 24 А (250В);
- Потребляемая мощность - не более 3 Вт;
- Размер корпуса - 3 модуля DIN-рейки по 17,5 мм.
Принцип работы

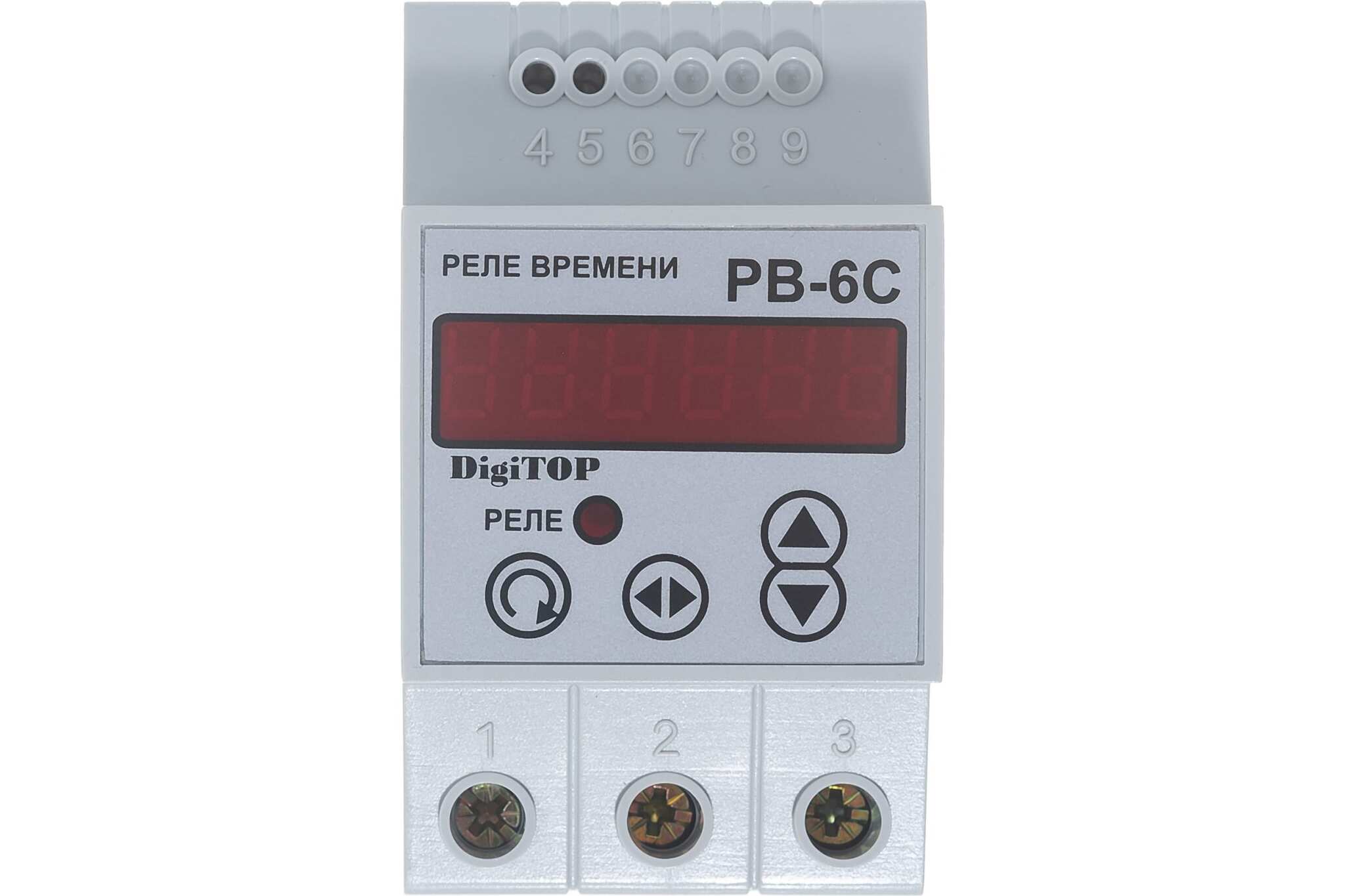

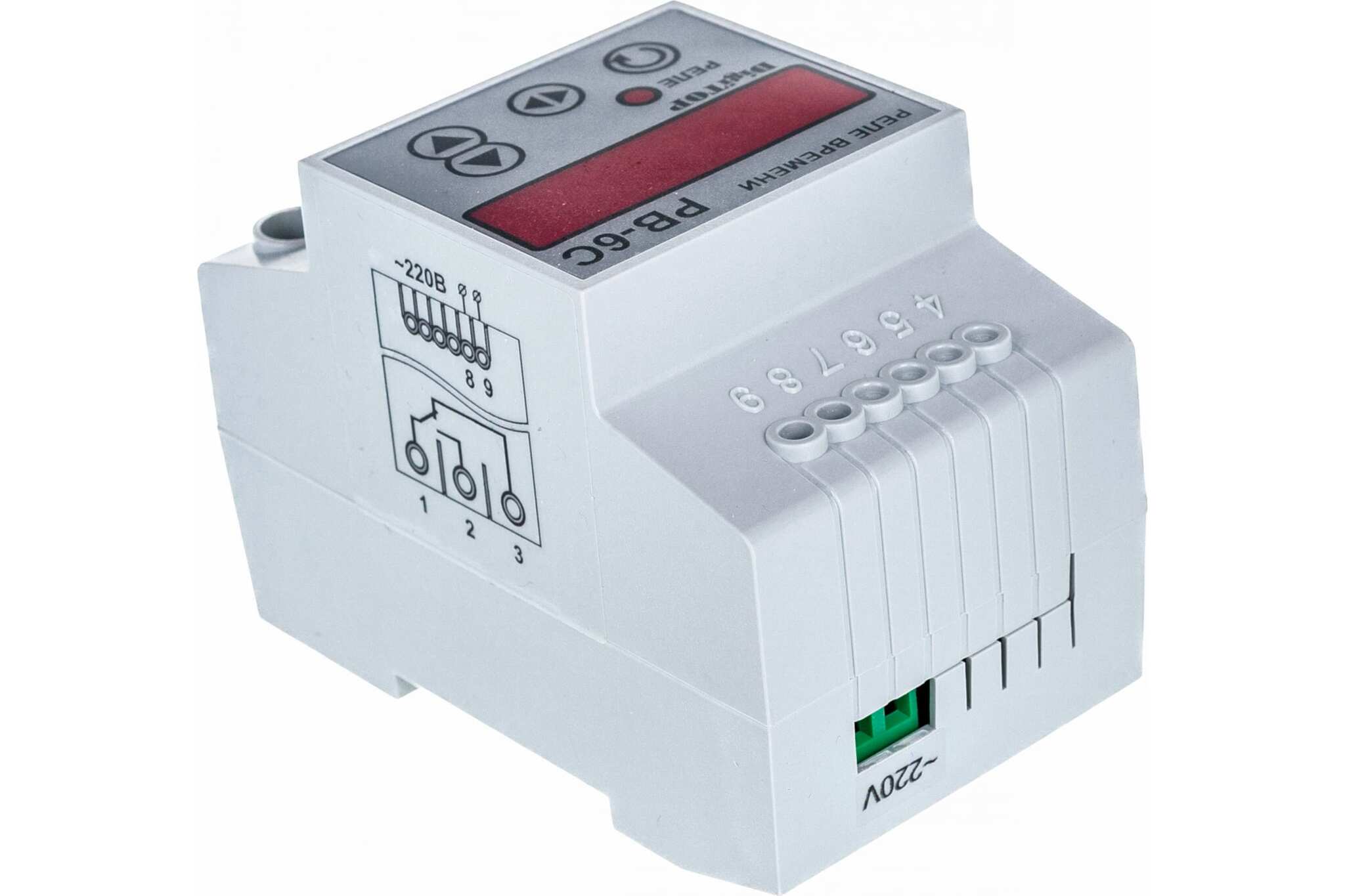

В реле времени используется микроконтроллер и часы реального времени с автономным питанием от литиевой батарейки. На светодиодном цифровом индикаторе отображается реальное суточное время или устанавливаемые значения. Управление исполнительным устройством происходит с помощью электромагнитного реле. Установки пользователя вводятся в прибор с помощью кнопок, расположенных на передней панели. Сверху прибора расположены винтовые зажимы исполнительного реле, а снизу клеммы для подключения питания. При отключении питания все установки сохраняются в энергонезависимой памяти, часы также работают без индикации. При кратковременном отключении питания выход отключится и включится в соответствии с запрограммированным интервалом после восстановления подачи электропитания. Светодиод Реле сигнализирует о том, что реле включено.
