Муфта зажимная герметичная предназначена для установки саморегулирующегося нагревательного кабеля DPH-10 внутри трубы с водой. Муфта находит применение не только в задачах предотвращения замерзания воды в трубопроводах, но также для поддержания заданной температуры в системах горячего водоснабжения. Муфта применяется также для уплотнения нагревательного кабеля в различных продуктопроводах, в том числе пищевых.

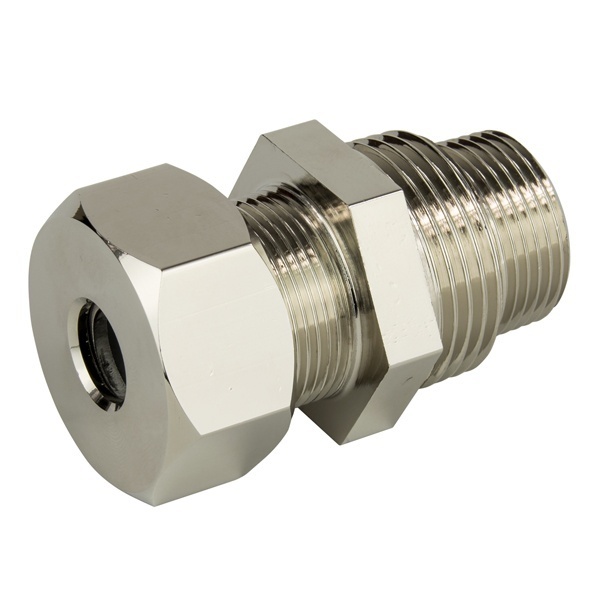

Муфта имеет один вариант исполнения, однако имеет на подсоединительной втулке двухступенчатую резьбу, благодаря чему может применяться в трубопроводах диаметром 3/4 дюйма и 1 дюйм.
Корпус выполнен из нержавеющей стали, экологически безопасной в системах питьевого водоснабжения. Уплотнительная резиновая манжета (прокладка) имеет удлинённую форму и продольный разрез для удобства монтажа кабеля. Центральное отверстие имеет форму, совпадающую с сечением внешней оболочки кабеля. Уплотняющая поверхность манжеты – удлинённый конус. Шайба облегчает вращение накидной гайки при уплотнении манжеты. Шестигранная накидная гайка обеспечивает сжатие манжеты и, тем самым, герметичность сборки муфты. Шайба и гайка изготовлены из нержавеющей стали.
УСТАНОВКА
Перед установкой муфта развинчивается. На греющий кабель насаживаются шайба и накидная гайка. Для установки зажимной муфты следует использовать металлический тройник с внутренней резьбой под диаметр труб 1" и 3/4". Тройник имеет два «проточных» отверстия и одно угловое.

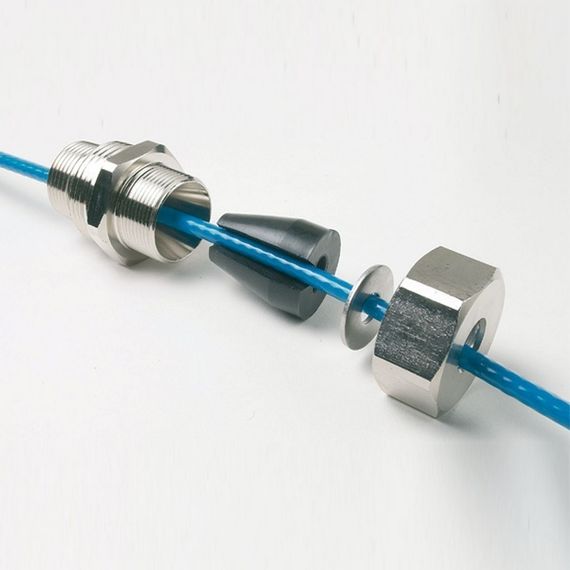

В состав муфты входят:- корпус;
- уплотнительная манжета;
- шайбы;
- накидная гайка.
