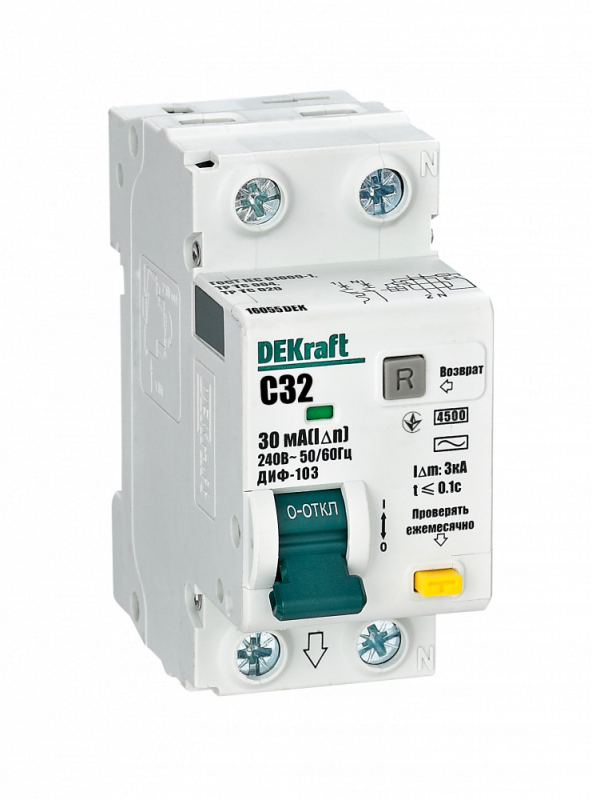

Дифференциальные автоматы DEKraft серии ДИФ-103 (их правильнее называть АВДТ - Автоматическими Выключателями Дифференциального Тока со встроенной защитой от сверхтоков) сочетают в себе функции автоматического выключателя и УЗО.
Дифференциальные автоматические выключатели обеспечивают три вида защиты - от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).
Конструктивно дифавтоматы представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
Принцип действия
Аппарат ДИФ-103 является компактным вариантом дифавтомата и сочетает в себе автоматический выключатель и УЗО в едином корпусе, и принцип его действия аналогичен этим двум продуктам. При этом неважно, какое именно из устройств сработало, – цепь все равно разрывается.
Входной сигнал с измерительного трансформатора подается на электронный усилитель, который управляет катушкой. Магнитный сердечник этой катушки механически связан с расцепляющим устройством. При протекании дифференциального тока со значением 0,5*IΔnпо проводникам внутри контура дифференциального трансформатора формирует сигнал на отключение. А расцепляющее устройство отключает цепь, тем самым, обесточивая электронный усилитель.
Когда в защищаемой линии возникает перегрузка, ток перегрузки заставляет биметаллическую пластину теплового расцепителя изогнуться. Она, в свою, очередь, толкает рычаг, воздействующий на механизм свободного расцепления. Подвижный контакт отходит от неподвижного контакта, осуществляя защиту линии от перегрузки. При возникновении в защищаемой линии тока короткого замыкания сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм свободного расцепления. Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействия токов короткого замыкания.
Сфера применения
АВДТ со встроенной защитой от сверхтоков обеспечивают следующие виды защиты:
1. От поражения электрическим током при прикосновении к токоведущим частям, находящимся под напряжением или к проводящим частям, которые могут оказаться под напряжением в случае повреждения изоляции;
2. От пожаров, возникающих из-за воспламенения изоляции проводников электроприборов, утечек дифференциального (остаточного) тока на землю, недопустимого нагрева проводников;
3. При перегрузках;
4. При коротких замыканиях. Дополнительно обеспечивают защиту от пожара при сверхтоках и недопустимых токах на землю в электрооборудовании защищаемого участка сети. Применение АВДТ возможно в этажных, квартирных, распределительных, ВРУ и иных оболочках. Электроустановки с системами заземления TN-S, TN-C-S.
