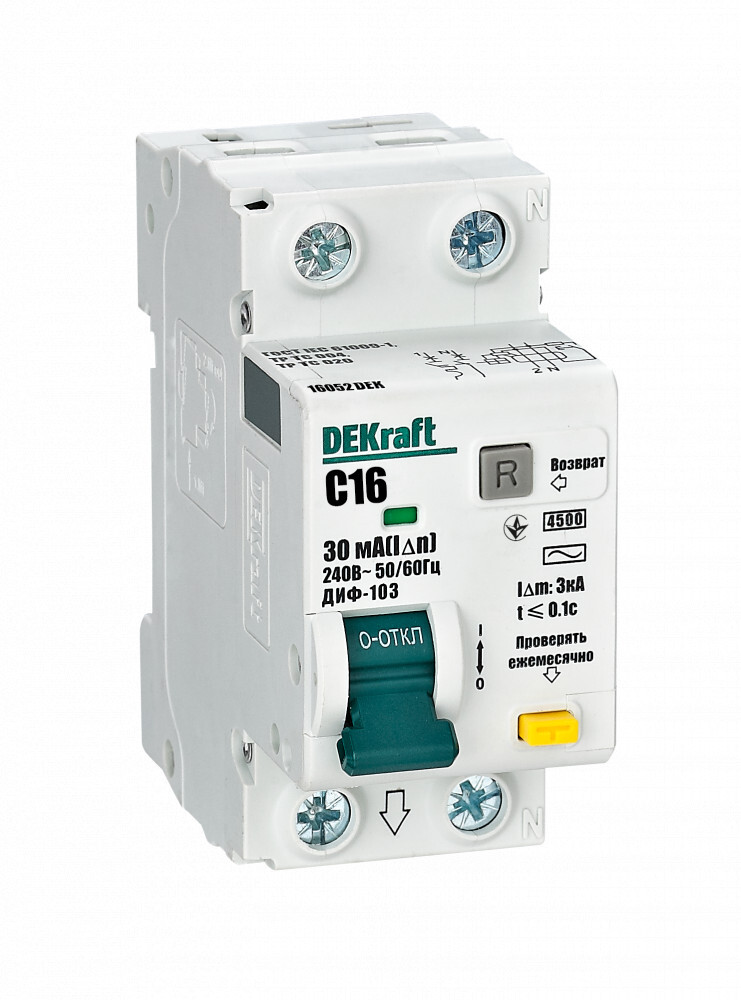

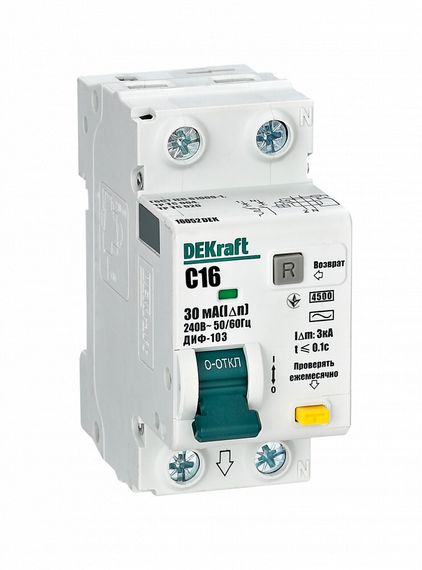

Дифференциальные автоматы DEKraft серии ДИФ-103 (их правильнееназывать АВДТ - Автоматическими Выключателями Дифференциального Тока со встроенной защитой от сверхтоков) сочетают функции автоматического выключателя и УЗО.
Обеспечивают три вида защиты от:
- короткого замыкания;
- перегрузки;
- возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).
Конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
Подключается быстрее и проще, чем автомат в паре с УЗО - при тех же функциях монтаж одного диф-автомата осуществляется быстрее, чем монтаж последовательно устанавливаемых автоматического выключателя и УЗО.
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристикам и среди нескольких схожих.
Модель ДИФ-102 экономит, как минимум, 30% места в распределительном щите благодаря ширине всего в 36 мм, в отличие от автоматического выключателя в паре с УЗО, занимающих 54 мм.
Быстрая проверка работоспособности УЗО кнопкой "ТЕСТ" без вызова электрика. Проверить, работает ли устройство, просто - нажмите кнопку "ТЕСТ" на корпусе. Это необходимо делать ежемесячно!
| Соответствие стандартам ГОСТ Р | ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006), ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91), ГОСТ Р 51329-99 (МЭК 61543-95) |
| Число полюсов, P | 1+N |
| Номинальное напряжение переменного тока однофазных устройств, В | 230 |
| Номинальное напряжение переменного тока трехфазных устройств, В | - |
| Ряд номинальных токов In, А | 6, 10, 16, 20, 25, 32, 40 |
|
Ряд номинальных отключающих дифференциальных токов IΔn, mА |
30 |
| Номинальный не отключающий дифференциальный ток IΔn, mА | 0.5 IΔn (15) |
| Номинальная наибольшая включающая/отключающая способность Icn, А | 4 500 |
| Номинальная включающая и отключающая способность Im, А | 500 |
|
Время отключения (срабатывания) при IΔn, мс |
≤ 100 |
| Тип дифференциального расцепителя | AC |
| Коммутационная износостойкость, циклов, не менее | 2 000 |
| Степень защиты | IP 20 |
| Условия эксплуатации | УХЛ4 |
| Сечение присоединяемых проводов, мм2 | 25 |
| Усилие затяжки клеммных зажимов, Н·м | Для модели 6-32А - 2,0; для модели 40-60А - 2,5 |
| Предельное усилие затяжки клеммных зажимов, Н·м | Для модели 6-32А - 3,0; для модели 40-60А - 4,5 |
